NK-R36S0A1

主板框架图

接口定义

插针pin定义

RS485&232 J_LED-IR1 J_GPIO1 SPK1 UART1
1 RS485_A1 1 VCC3_IR 1 GPIO1 1 L_SPK+ 1 UART0_RX_CON
2 RS485_B1 2 IR 2 GPIO3 2 L_SPK- 2 UART0_TX_CON
3 RS485_A2 3 GND 3 GPIO2 3 R_SPK+ 3 VCC3_TTL
4 RS485_B2 4 AD 4 GPIO4 4 R_SPK- 4 GND
5 UART_RX3_232 5 LEDB 5 SPI2_MOSI_CN J_KEY1 J_RS232
6 UART_TX3_232 6 P_LED 6 SPI2_MISO_CN 1 GND 1 UART_RX5_232
7 UART_RX4_232 I2C-TP 7 SPI2_CLK_CN 2 P3V3 2 UART_TX5_232
8 UART_TX4_232 1 GND 8 SPI2_CS_CN 3 POWER_ON_BT 3 VCC5_232
9 GND 2 I2C1_SDA_TP_C 9 VCC5_GPIO 4 Reset 4 GND
10 GND 3 I2C1_SCL_TP_C 10 VCC5_GPIO 5 RECOVER_BUTTON PUSB
debug 4 TP_RST_C 11 GND HOST1 1 USB_VCC5
1 NC 5 TP_INT_C 12 GND 1 HOST1_VCC5 2 USB_D2N
2 UART2_TX_ 6 TP_VDD 2 HOST1_D1N_CON 3 USB_D2P
3 UART2_RX 3 HOST1_D1P_CON 4 GND
4 GND 4 GND

Jump_sel

COM1_SEL COM2_SEL EDP VDD_JU1
1 3 RS232 1 3 RS232 1 3 EDP 1 2 3.3V
2 4 2 4 2 4 3 4 5V
3 5 RS485 3 5 RS485 3 5 LVDS 5 6 12V
4 6 4 6 4 6

硬件特性

硬件资源规格
SOC Rockchip RK3399 (28纳米HKMG制程)
CPU ARM®六核64位处理器,主频高达1.8GHz
基于big.LITTLE大小核架构, 双核Cortex-A72(大核) + 四核Cortex-A53(小核)
GPU ARM® Mali-T860 MP4 四核GPU
支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11
支持AFBC(帧缓冲压缩)
NPU
ISP
编解码
内存 4GB LPDDR4(2GB/4GB可选配)
存储 16G/32G/64G可选
以太网 2*1000Mpbs ( 可选 )
WIFI 2.4GHz 单频WiFi / 2.4G/5G 双频
视频输出 支持eDP. LVDS1080P. HDMI2.0
视频输入
音频 2*SPK ( 6W 8Ω )
SATA
USB 3*USB2.0 1*USB3.0
电源 DC IN 12~24V
其他
硬件电气特性
高低温环境 -20℃~60℃
静电 满足ESD 等级3 ,接触放电6KV,空气放电8KV
其他 满足EFT GB/T 17626.4-2008等级3

快速上手

系统烧录

1、下载烧录工具: 请务必先安装驱动,烧录工具链接含有驱动DriverAssitant压缩包,解压后点击DriverInstall.exe安装驱动

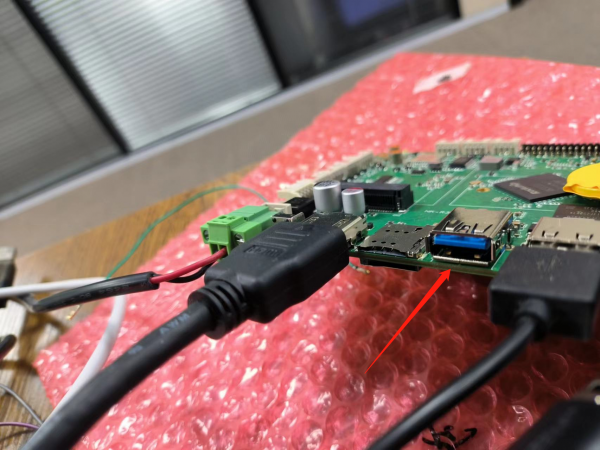

2、开始烧录: 将数据线一端与主板OTG连接,另一端连接电脑。注意烧录前,需关闭电源,开电源时按住boot_key按键进行烧入。

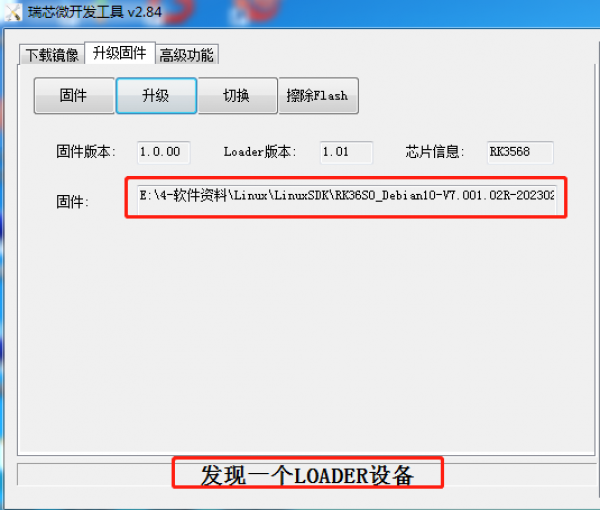

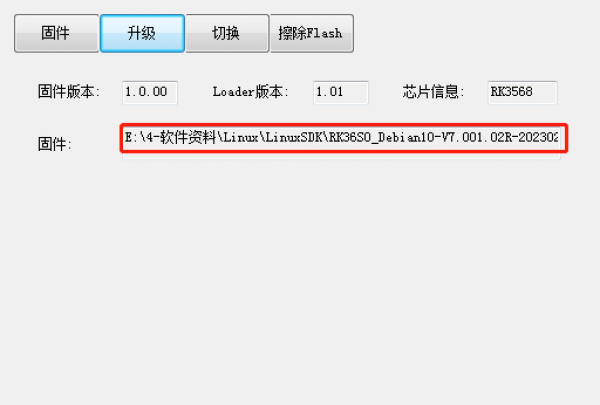

打开压缩包中开发工具 » 升级固件 » 点击固件并选择好固件 » 点升级开始烧录

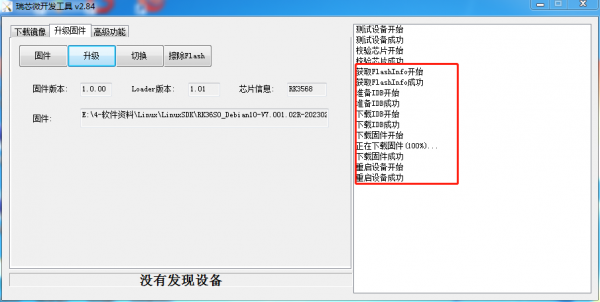

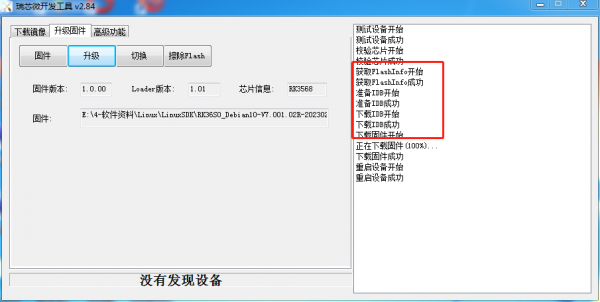

烧录过程中的状态,会有进度显示

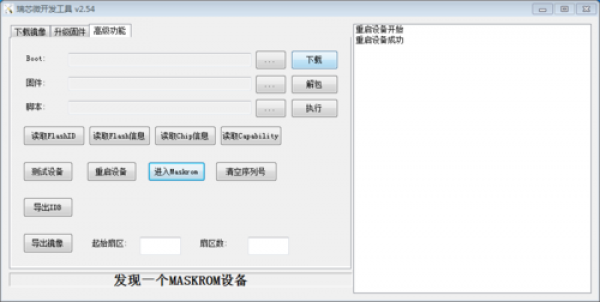

更换系统平台(例如安卓切换到Linux)时,可能出现无法烧录的情况,此时打开开发工具 » 高级功能 » 点击进入Maskrom切换烧录模式后烧录系统

3、完成烧录: 烧录过程不需要任何操作,烧录成功后右框会显示设备自动重启,烧录完成。

Debug串口调试

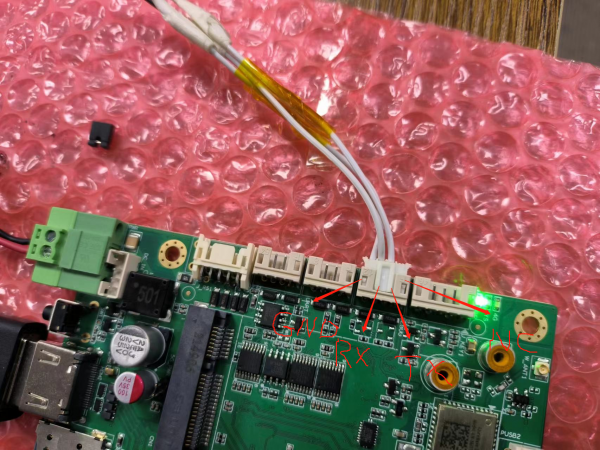

1、通过串口进入系统后台,需要利用板子的Debug接口,接口位置和定义如图:

* 接口只需要用到3个引脚,TX、RX、GND 2、需要用到串口小板工具 A部分需要接入TX、RX、GND B部分连接电脑USB口

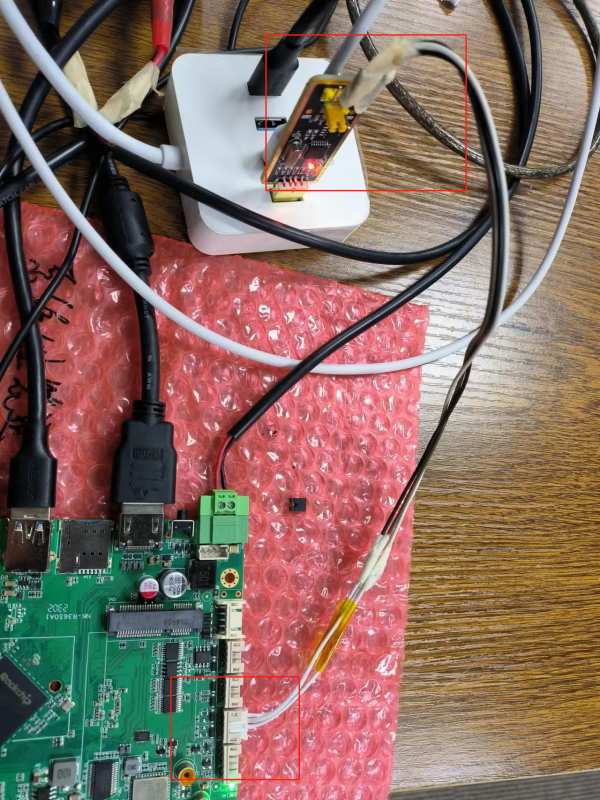

3、硬件部分连接效果图

4、在电脑的设备管理器→端口 中看有没有串口信息

5、打开Xshell新建一个会话,在连接下选择协议为SERIAL,操作如图:

6、点击串口,端口号为设备管理器看到的串口号,波特率为:1500000

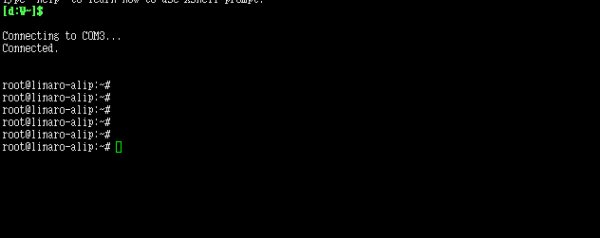

7、最后点击连接,串口进入后台

Android ADB

  • 在RK的Android 11系统中:设置 》 USB OTG切换(开:OTG模式,关:HOST模式)打开OTG模式,使用双公头USB数据线连接开发板OTG接口和电脑端
  • 下载ADB驱动以及工具
  • 安装ADB驱动以及工具
    • 将驱动解压得到可执行文件,打开软件,点击[install]即可

adb

  • 将工具解压至任意盘符,打开命令提示符(win + r 键输入cmd),依次进入到该目录下,输入adb devices查看是否发现设备

adb

  • 再输入adb shell进入

adb

Linux SSH

1. 开发板LAN口连接好网线,进入系统桌面打开LXTerminal,输入命令:ifconfig 查看IP地址

ip

2. 在PC端打开SSH连接工具,如putty等,在此以Xshell为例:

  • 如图所示,连接 » 常规 » 主机 输入开发板的IP地址,端口号22

ssh

3. 连接 » 用户身份验证

用户名:root
密码: 123456

ssh

4. 点击连接,提示ssh密钥认证,输入yes后登录系统

ssh

Android 使用指南

接口功能测试

UART

1. 串口定义参考:

2. 安卓系统串口设备节点对应表:

主板丝印 设备节点
UART0_TTL /dev/ttyS0
RS232_Rx5/Tx5 /dev/ttyS1
RS232_Rx3/Tx3 /dev/ttyS2
RS232_Rx4/Tx4 /dev/ttyS3
RS485_A1/B1 /dev/ttyS4
RS485_A2/B2 /dev/ttyS5

3. ComAssistant 测试串口通讯,以232_Rx5\Tx5回环测试为例

  • 参考步骤1~2短接232_Rx5\Tx5的 Tx & Rx (1-2 pin)
  • 打开ComAssistant APP,设置好串口参数:
  波特率:9600
  数据位:8bit
  起始位:1bit
  校验位:none
  • 设置好串口参数后,打开串口,在数据发送区输入框中输入字符,点击发送,可以发送数据。如下图所示:

232

4. RS485测试通讯,不支持回环测试,测试方式:

  • 通过USB转RS485工具,与上位机(Windows端)互测
  • 通过RS485转RS232工具,与RS232互测
  • 两个RS485对发测试
LAN
WIFI
4G/5G
Can
GPIO/DIO

Audio

连接扬声器后,可播放音视频,测试左右声道

Mic

接好麦克风和一对喇叭后,使用系统内置的录音机APP,录音和播放测试

USB

SDCARD

5.1 插入TF卡至设备TF卡卡槽

5.2 上滑至应用页面 » 文件 » 查看外接TF卡信息

5.3 在系统下拷贝文件至TF卡,进行读写测试

5.4 上滑至应用页面 » 文件 » TF卡挂载名称 » 点击旁边的弹出图标,弹出TF卡

Bluetooth

8.1 设置 » 已连接的设备 » 连接偏好设置 » 打开蓝牙

8.2 开启蓝牙

8.3 选择与新设备配对,选择要配对的蓝牙设备名,点击配对即可

WatchDog
  • 打开“定时开关机”APP
  • 点击停止喂狗按钮
  • 60秒内系统重启

timer

Key
  • 3pin-GND:power_on功能:poweroff状态下启动系统
  • 4pin-GND:Reset功能:重启
  • 5pin-GND:Recovery_key:Android-返回键;Linux-无
LCD

1.LVDS

a)将数据线找准引脚连接,连接背光线,以及连接触控线,注意跳线帽短接位置

可能一开始 LVDS 不会显示内容,需要调整分辨率,调整至 LVDS 所需要的分辨率

b)打开设置,点击显示

c)点击分辨率,输入密码

d)选择 LVDS 屏幕所需要的分辨率

2.eDP

a)将数据线找准引脚连接,以及连接背光线,注意跳线帽短接位置

可能一开始 eDP 不会显示内容,需要调整分辨率,调整至 eDP 所需要的分辨率

b)打开设置,点击显示

c)点击分辨率,输入密码

d)选择 eDP 屏幕所需要的分辨率

PowerManager

支持在线升级,系统内置升级APP,打开可查看是否有最新系统版本

RTC
  • 在终端输入date查看系统时间(软件时间)
  • 输入hwclock 查看RTC时间(硬件时间)
  • 设置时间和时间格式:
date MMddHHmmyyyy.ss set(月日时分年.秒)
例如:date 052514192023.00 set
  • 输入“hwclock -w”,保存时间。重启系统后,再查看当前时间是否保存,用于验证RTC时间是否生效
hwclock -w  --从系统时间同步到硬件时钟
hwclock -s  --从硬件时钟同步到系统时间

系统基本功能设置

系统性能测试

  • 查看CPU信息
cat /sys/devices/system/cpu/cpu*/cpufreq/cpuinfo_cur_freq  //查看cpu频率
cat /sys/class/thermal/thermal_zone0/temp //查看CPU当前温度
  • 查看内存信息
free -h
  • 查看存储信息
df -h
  • 查看USB设备
lsusb

Android API 使用说明

NodkaAPI入口类

NodkaAPI使用方法:

1、在Application的onCreate中创建NodkaAPI实例

mNodkaAPI = NodkaAPI.nodkaAPICreate(this);

2、在Activity或Fragment中使用API步驟:

private NodkaAPI mNodkaAPI = APIApplication.getApplication().getNodkaAPI();

NodkaAPI接口说明:

1、以devinfo开头的是硬件及系统信息查询类api

2、以display开头的是显示控制类api

3、以gpio开头的是GPIO控制类api

4、以uart开头的是串口控制类api

5、以sysctrl开头的是系统控制类api,包括定时开关机

接口类别 方法名 方法说明
硬件及系统信息查询类 devinfo_getAndroidVersion() 获取Android系统版本信息
devinfo_getAvailMem() 获取可用内存容量
devinfo_getBuildNumber() 获取系统版本号信息
devinfo_getCpuCores() 获取cpu核心数
devinfo_getCPUCurFreqKHz() 获取cpu当前运行主频
devinfo_getCPUMaxFreqKHz() 获取cpu最大主频
devinfo_getCPUMinFreqKHz() 获取cpu最小主频
devinfo_getCPUTemp() 获取cpu温度
devinfo_getDeviceModel() 获取设备型号信息
devinfo_getKernelVersion() 获取内核版本信息
devinfo_getSerialNum() 获取设备SN号
devinfo_getStorageAvailableSize() 获取本机可用存储容量
devinfo_getStorageTotalSize() 获取本机存储容量(不包括系统分区)
devinfo_getTotalMem() 获取内存总容量
显示控制类 display_getNavBar() 获取是否显示导航栏跟状态栏
display_getScreenBrightness() 获取屏幕亮度
display_getScreenRotation() 获取屏幕旋转方向
display_getWindowHeight() 获取屏幕分辨率高度
display_getWindowWidth() 获取屏幕分辨率宽度
display_setNavBar​(Boolean enable) 设置是否显示导航栏跟状态栏
display_setNavBarSlideShow​(Boolean enable) 设置滑动是否会显示导航栏跟状态栏
display_setScreenBrightness​(int screenBrightness) 设置屏幕亮度
display_setScreenRotation​(int rotation) 设置屏幕旋转方向
GPIO控制类 gpio_direction​(int gpioNumber, String direction) 设置GPIO的方向(输入输出),对指定的gpio号进行设置
gpio_export​(int gpioNumber) 导出控制的GPIO引脚,对指定的gpio号进行导出
gpio_read​(int gpioNumber) 读取GPIO的输出电平值,对指定的gpio号进行读取
gpio_unExport​(int gpioNumber) 取消导出控制的GPIO引脚,对指定的gpio号进行取消导出
gpio_write​(int gpioNumber, int value) 设置GPIO的输出电平,对指定的gpio号进行设置
串口控制类 uart_close​(String uartNode) 关闭uart设备,如/dev/ttyXRUSB2
List<String> uart_getAvailableDevices() 获取uart可用的设备节点
uart_IsOpen​(String uartNode) uart设备是否已经打开,如/dev/ttyXRUSB2
uart_open​(String uartNode, int baudrate) 打开uart设备,如/dev/ttyXRUSB2
uart_receive​(String uartNode, UartReceiveDataCallback callback) 接收串口数据,如从/dev/ttyXRUSB2接收数据
uart_send​(String uartNode, byte[] buffer) 发送串口数据,如向/dev/ttyXRUSB2发送数据
uart_stopReceive​(String uartNode) 停止接收数据,调用后,不再有数据回调
系统控制类 sysctrl_cancelReboot() 取消重启设备
sysctrl_cancelShutdown() 取消自动关机
sysctrl_powerOn​(String time, boolean repeat) 设置设备开机时间
sysctrl_reboot​(String time, boolean repeat) 设置重启设备时间
sysctrl_rebootNow() 立即重启设备
sysctrl_shutdown​(String time, boolean repeat) 设置设备关机时间
sysctrl_shutdownNow() 立即关机
sysctrl_installApk(String apkPath) 静默安装应用

Linux 使用指南

接口功能测试

GPIO

1. IO 控制节点都在/sys/class/gpio/

2. IO 对应表如下:

功能 主板丝印
输入\输出 GPIO1
GPIO2
GPIO3
GPIO4

3. IO控制方法:

  • 输出低电平:
echo 0 >/sys/class/gpio/gpio56/value

*输出高电平:

echo 1 >/sys/class/gpio/gpio56/value

*查看输入电平:

cat /sys/class/gpio/gpio56/value
UART

1. 串口定义参考:

2. 串口设备节点系统对应表:

主板丝印 设备节点
232_RX5\TX5 /dev/ttyS7
UART0_TTL /dev/ttyS0
232_RX3\TX3 /dev/ttyS5
232_RX4\TX4 /dev/ttyS9
RS485_A1\B1 /dev/ttyS3
RS485_A2\B2 /dev/ttyS4

3. CuTecom 测试串口,以232_RX5\TX5回环测试为例

  • 参考步骤1~2短接232_RX5\TX5的 TX & RX (2~3 pin);
  • 双击桌面CuteCom图标,打开APP,Device选择测试端口对应的设备节点(见步骤2);
  • 点击Settings,设置串口参数,如下图所示:

  • 设置好以后点击Open 打开串口,在input 文本输入框中输入字符,按回车发送数据:

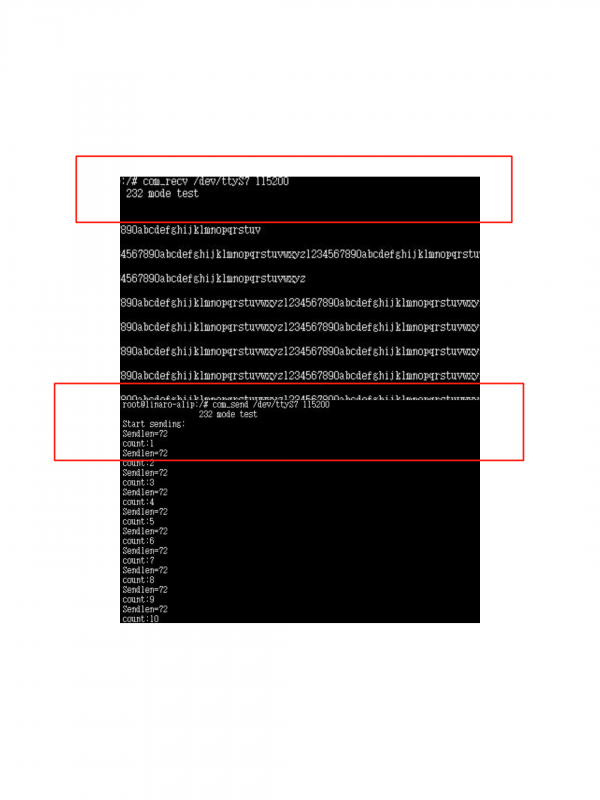

4. 命令行方式测试串口,同样以UART_RX5\TX5_232回环测试为例

打开终端输入如下指令接收数据:

com_recv /dev/ttyS7 115200

打开另一个终端发送数据:

com_send /dev/ttyS7 115200

测试结果如下:

LAN
WIFI
4G/5G
Can
GPIO/DIO

1. IO 控制节点都在/sys/class/gpio/

2. IO 对应表如下:

功能 主板丝印
输入\输出 GPIO1
GPIO2
GPIO3
GPIO4

3. IO控制方法:

  • 输出低电平:
echo 0 >/sys/class/gpio/gpio56/value

*输出高电平:

echo 1 >/sys/class/gpio/gpio56/value

*查看输入电平:

cat /sys/class/gpio/gpio56/value

1.导出节点(编号为56、57、58、59)

$:echo 56 >/sys/class/gpio/export

也可以使用for循环一次性导出所有IO节点:

  $:cd /sys/class/gpio
  $:for i in {56,57,58,59}; do echo $i >export; done

2. IO 控制节点在目录:/sys/class/gpio/

3. IO 对应表如下:

功能 主板丝印 节点编号
输入\输出 J_GPIO1 gpio56
J_GPIO2 gpio57
J_GPIO3 gpio58
J_GPIO4 gpio59

4. IO控制方法:

  • 设置IO方向为输出:
echo out >/sys/class/gpio/gpio56/direction
  • 输出低电平:
echo 0 >/sys/class/gpio/gpio56/value
  • 输出高电平:
echo 1 >/sys/class/gpio/gpio56/value
  • 查看输出电平的值是否可控:
cat /sys/class/gpio/gpio56/value
  • 使用电压表测量IO对应的针脚对GND的电压值
0 对应高电平 1.8V
1 对应低电平 0V
Audio
Mic
USB
SDCARD
Bluetooth
WatchDog
Key

1. 输入命令evtest 查看系统下所有按键、输入设备:

root@rk3568:~# evtest
No device specified, trying to scan all of /dev/input/event*
Available devices:
/dev/input/event0:      rk805 pwrkey
/dev/input/event1:      Lenovo Precision USB Mouse
/dev/input/event2:      HID 04f3:0103
/dev/input/event3:      HID 04f3:0103 Consumer Control
/dev/input/event4:      HID 04f3:0103 System Control
/dev/input/event5:      adc-keys
/dev/input/event6:      rk-headset
Select the device event number [0-6]:

2. 按照上面提示选择测试按键,如RK3568 boot按键为 /dev/input/event5: adc-keys

则event number 为 5:按下按键会打印value 1,松开按键则会打印value 0,如下图:

key

3. 自定义按键功能,配置文件为:

/etc/triggerhappy/triggers.d/example.conf

如下,定义按键为reboot功能,也是系统默认配置,用户可以根据需要自定义

KEY_VOLUMEUP    1   reboot
LCD/Backlight

1. HDMI

系统默认支持HDMI显示,默认分辨率 1920 * 1080,设置屏幕分辨率:终端输入命令:dis ,调出设置屏参界面,点击保存

2. eDP

a) 如图,开发板断电状态下接好eDP屏数据线和背光线,支持USB触控屏线,注意跳线帽短接位置 ,背光电压和数据线电压是根据屏参确定的,这里以12V背光和3.3V数据线为例

eDP

b) 默认 eDP屏分辨率:1920 * 1080,支持eDP + HDMI 复制双显,支持12.5“1366 * 768, 12.5”1920 * 1080, 13.3“1920 * 1080, 15.6”1920 * 1080

注意:如果上电后屏幕不亮,需要在HDMI上调整 eDP 屏幕对应的分辨率

c) 设置屏幕分辨率:终端输入命令:dis ,调出设置屏参界面

3. LVDS

a) 如图,开发板断电状态下接好 LVDS屏数据线和背光线,支持USB触控屏线,注意跳线帽短接位置 ,背光电压和数据线电压是根据屏参确定的,这里以12V背光和3.3V数据线为例

LVDS

b) 默认 LVDS屏分辨率:1920 * 1080,支持LVDS + HDMI 复制双显,支持12.5“1366 * 768, 12.5”1920 * 1080, 13.3“1920 * 1080, 15.6”1920 * 1080

注意:如果上电后屏幕不亮,需要在HDMI上调整LVDS屏幕对应的分辨率

c) 设置屏幕分辨率:终端输入命令:dis ,调出设置屏参界面

4. MiPi

a) 如图,开发板断电状态下接好MiPi屏线

mipi

b) MiPi屏分辨率:800 * 1280,支持 10.1“800 * 1280

c) 设置屏幕分辨率:终端输入命令:dis ,调出设置屏参界面,进入屏参切换界面,选择选择10.1_mipi_1280x800,点击保存,等待系统自动重启生效

5. 系统支持使用APP切换不同的LCD屏,输入dis命令打开APP如下图:

  • 选择对应的 eDP/LVDS/MiPi 屏分辨率,然后点击保存,系统自动重启后即可切换到指定的LCD:

6. 背光亮度调节:

  • 方法①:点击右下角系统托盘如下图标,打开背光调节APP

  • 方法②:控制驱动应用层接口:
 echo 100 > /sys/class/backlight/backlight1/brightness

(注:写入数值越大亮度越大,max_brightness 为250)

PowerManager
RTC/Timezone

1.查看当前系统时间:

[root@rk3399:~]# date
Wed Jun  8 15:54:09 CST 2022

2. 设置同步硬件时钟:

[root@rk3399:/]# date -s "2022-06-08 17:01:01"
Wed Jun  8 17:01:01 CST 2022
[root@rk3399:/]# hwclock -w
[root@rk3399:/]# hwclock -r
Wed Jun  8 17:01:09 2022  0.000000 seconds

3. 关机断电5秒以上,再开机查看系统时间是否保存:

[root@rk3399:/]# date
 Wed Jun  8 17:02:30 CST 2022

注:系统默认为网络时间同步,以上RTC测试需要在断外网情况下测试。

4. 时区设置

  • 方法① – 修改link文件,如改为中国、上海:
ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
reboot

设置其他时区只需将上面命令中的Asia/Shanghai改为对应的时区城市即可。

  • 方法② – 在图形界面依次打开首选项→时间和日期,选择时区如下图:

选择完成后关闭窗口,使用date命令查看时区变化:

timezone

CPU
Memory
EMMC

Linux 应用编程

GPIO 应用编程

C参考代码如下:

#include <stdio.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <string.h>


static char gpio_path[100];
static int gpio_config(const char *attr, const char *val)
{
    char file_path[100];
    int len;
    int fd;
    sprintf(file_path, "%s/%s", gpio_path, attr);
    if (0 > (fd = open(file_path, O_WRONLY))) {
        perror("open error");
        return fd;
    }
    len = strlen(val);
    if (len != write(fd, val, len)) {
        perror("write error");
        close(fd);
        return -1;
    }
    close(fd); //关闭文件
    return 0;
}

int main(int argc, char *argv[])
{
    char file_path[100];
    char val;
    int fd;
    /* 校验传参 */
    if (2 != argc) {
        fprintf(stderr, "usage: %s <gpio>\n", argv[0]);
        exit(-1);
    }
    /* 判断指定编号的 GPIO 是否导出 */
    sprintf(gpio_path, "/sys/class/gpio/gpio%s", argv[1]);
    if (access(gpio_path, F_OK)) {//如果目录不存在 则需要导出
        int len;
        if (0 > (fd = open("/sys/class/gpio/export", O_WRONLY))) {
        perror("open error");
        exit(-1);
        }
    len = strlen(argv[1]);
    if (len != write(fd, argv[1], len)) {//导出 gpio
        perror("write error");
        close(fd);
        exit(-1);
        }
    close(fd); //关闭文件
    }

    /* 配置为输入模式 */
    if (gpio_config("direction", "in"))
    exit(-1);
    /* 极性设置 */
    if (gpio_config("active_low", "0"))
    exit(-1);
    /* 配置为非中断方式 */
    if (gpio_config("edge", "none"))
    exit(-1);
    /* 读取 GPIO 电平状态 */
    sprintf(file_path, "%s/%s", gpio_path, "value");
    if (0 > (fd = open(file_path, O_RDONLY))) {
        perror("open error");
        exit(-1);
    }

    if (0 > read(fd, &val, 1)) {
        perror("read error");
        close(fd);
        exit(-1);
    }
    printf("value: %c\n", val);
    /* 退出程序 */
    close(fd);
    exit(0);
}

交叉编译源码:

aarch64-linux-gnu-gcc -o gpio gpio.c

将编译好的gpio程序使用scp拷贝到 r36s0 主板上,执行测试:

使用方法:

0:./gpio 3

1:./gpio 1

UART 应用编程

系统下操作 UART 的测试串口,以 232_RX5\TX5 测试为例:

232_RX5\TX5 设备节点为:

/dev/ttyS7

C参考UART高低电平输入代码如下:

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <termios.h>
#include <errno.h>
int set_opt(int,int,int,char,int);

void main(){
	int fd,nByte;
	char *uart3 = "/dev/ttyS2";
	char bufferR[2];
	char bufferW[2];

	memset(bufferR, '\0', 2);
	memset(bufferW, '\0', 2);

	if((fd=open(uart3,O_RDWR,0777))<0)
	{
		printf("failed\n");
	}
	else{
		printf("success\n");
		set_opt(fd, 115200, 8, 'N', 1);

	}


	while(1){

			nByte = 0;

				memset(bufferR, '\0', 2);
				memset(bufferW, '\0', 2);

	         // printf("hello\n");
			  if((nByte = read(fd, bufferR, 1)) == 1){      //MCU串口发送接收都是单字节(单字符)函数


			    printf("receive:%c\n",bufferR[0]);

				bufferW[0] = 'A';

				write(fd,bufferW,1);                    //串口发送单字节(单字符)  buffer[0] = data


				memset(bufferR, '\0', 2);
			    memset(bufferW, '\0', 2);

				nByte = 0;
			  }

		}

	close(fd);

}

//串口通用初始化函数
int set_opt(int fd,int nSpeed, int nBits, char nEvent, int nStop)
{
	struct termios newtio,oldtio;//定义结构体newtio和oldtio
	//将原串口的数据取到oldtio
	if  ( tcgetattr( fd,&oldtio)  !=  0) {
		perror("SetupSerial 1");
		return -1;
	}
	//将newio清零和设置c_cflag
	bzero( &newtio, sizeof( newtio ) );
	newtio.c_cflag  |=  CLOCAL | CREAD;//使能接收和忽略控制线
	newtio.c_cflag &= ~CSIZE;
	//设置数据位
	switch( nBits )
	{
		case 7:
			newtio.c_cflag |= CS7;
			break;
		case 8:
			newtio.c_cflag |= CS8;
			break;
	}
	//设置校验位
	switch( nEvent )
	{
		//偶校验
		case 'O':
			newtio.c_cflag |= PARENB;//使能奇偶校验
			newtio.c_cflag |= PARODD;//偶校验
			newtio.c_iflag |= (INPCK | ISTRIP);//输入校验并忽略第八位
			break;
		case 'E':
			newtio.c_iflag |= (INPCK | ISTRIP);
			newtio.c_cflag |= PARENB;
			newtio.c_cflag &= ~PARODD;//取消偶校验(置零偶校验位),开启奇校验
			break;
		case 'N':
			newtio.c_cflag &= ~PARENB;//不进行奇偶校验
			break;
	}
	//设置波特率
	switch( nSpeed )
	{
		case 2400:
			cfsetispeed(&newtio, B2400);
			cfsetospeed(&newtio, B2400);
			break;
		case 4800:
			cfsetispeed(&newtio, B4800);
			cfsetospeed(&newtio, B4800);
			break;
		case 9600:
			cfsetispeed(&newtio, B9600);
			cfsetospeed(&newtio, B9600);
			break;
		case 115200:
			cfsetispeed(&newtio, B115200);
			cfsetospeed(&newtio, B115200);
			break;
		case 460800:
			cfsetispeed(&newtio, B460800);
			cfsetospeed(&newtio, B460800);
			break;
		default:
			cfsetispeed(&newtio, B9600);
			cfsetospeed(&newtio, B9600);
			break;
	}
	//设置停止位
	if( nStop == 1 )
		newtio.c_cflag &=  ~CSTOPB;//一位停止位
	else if ( nStop == 2 )
		newtio.c_cflag |=  CSTOPB;//两位停止位

	newtio.c_cc[VTIME]  = 0;//不设置读取超时
	newtio.c_cc[VMIN] = 0;//读取最小字符数为0

	tcflush(fd,TCIFLUSH);//清空缓冲区

	//使配置生效
	if((tcsetattr(fd,TCSANOW,&newtio))!=0)
	{
		perror("com set error");
		return -1;
	}
	//	printf("set done!\n\r");
	return 0;
}

交叉编译源码:

aarch64-linux-gnu-gcc -o uart uart.c

将编译好的程序使用 scp 拷贝到 r36s0 主板上,执行测试:

KEY 应用编程

参考系统下操作Key的方法,获取到key的设备节点为

/dev/input/event2

C参考代码如下:

#include <unistd.h>
#include <fcntl.h>
#include <stdio.h>
#include <stdlib.h>
#include <linux/input.h>
#include <sys/select.h>
#define INPUT_DEVICE "/dev/input/event2"
int main(int argc, char **argv){
	int fd;
	struct input_event event;
	ssize_t bytesRead;
	int ret;
	fd_set readfds;
	if ( 0 > (fd = open(INPUT_DEVICE,O_RDONLY)))
	{
		perror("open error");
		return fd;
	}
	while(1){
		FD_ZERO(&readfds);
		FD_SET(fd,&readfds);
		ret = select(fd + 1, &readfds, NULL, NULL, NULL);
		if (ret == -1){
			fprintf(stderr,"select call on%s : an error ocurred",argv[1]);
		break;
		}
		if(FD_ISSET(fd,&readfds)){
			bytesRead = read(fd, &event,sizeof(struct input_event));
			if(bytesRead == -1 )
				fprintf(stderr,"bytesRead :%ld : an error ocurred",bytesRead);
			}
		if(event.type == EV_KEY && (event.value == 0 || event.value == 1))
		{
			printf("key %s\n",(event.value) ? "pressed" : "released");
		}
	}
	close(fd);
	return EXIT_SUCCESS;
}

交叉编译源码:


aarch64-linux-gnu-gcc -o key key.c

将编译好的程序使用 scp 拷贝到 r36e0 主板上,执行测试,按动 key 打印如下:

  • 按下按键时显示:key pressed
  • 松开按键时显示:key released

Linux 应用支持

QT交叉编译环境

QT Creator

高清硬解码

Docker

OpenCL

  • 系统已经支持OpenCL,输入命令clinfo即可查看支持详情:

Linux OTA 在线升级

终端输入 ota 进行固件在线升级

打印/导出
