NK-R39S2A1

主板框架图

接口定义

插针pin定义

RS485&232 J_LED-IR1 J_GPIO1 SPK1 UART1
1 RS485_A1 1 VCC3_IR 1 GPIO1 1 L_SPK+ 1 UART0_RX_CON
2 RS485_B1 2 IR 2 GPIO3 2 L_SPK- 2 UART0_TX_CON
3 RS485_A2 3 GND 3 GPIO2 3 R_SPK+ 3 VCC3_TTL
4 RS485_B2 4 AD 4 GPIO4 4 R_SPK- 4 GND
5 UART_RX3_232 5 LEDB 5 SPI2_MOSI_CN J_KEY1 J_RS232
6 UART_TX3_232 6 P_LED 6 SPI2_MISO_CN 1 GND 1 UART_RX5_232
7 UART_RX4_232 I2C-TP 7 SPI2_CLK_CN 2 P3V3 2 UART_TX5_232
8 UART_TX4_232 1 GND 8 SPI2_CS_CN 3 POWER_ON_BT 3 VCC5_232
9 GND 2 I2C1_SDA_TP_C 9 VCC5_GPIO 4 Reset 4 GND
10 GND 3 I2C1_SCL_TP_C 10 VCC5_GPIO 5 RECOVER_BUTTON PUSB
debug 4 TP_RST_C 11 GND HOST1 1 USB_VCC5
1 NC 5 TP_INT_C 12 GND 1 HOST1_VCC5 2 USB_D2N
2 UART2_TX_ 6 TP_VDD 2 HOST1_D1N_CON 3 USB_D2P
3 UART2_RX 3 HOST1_D1P_CON 4 GND
4 GND 4 GND

Jump_sel

COM1_SEL COM2_SEL EDP VDD_JU1
1 3 RS232 1 3 RS232 1 3 EDP 1 2 3.3V
2 4 2 4 2 4 3 4 5V
3 5 RS485 3 5 RS485 3 5 LVDS 5 6 12V
4 6 4 6 4 6

硬件特性

硬件资源规格
SOC Rockchip RK3399 (28纳米HKMG制程)
CPU ARM®六核64位处理器,主频高达1.8GHz
基于big.LITTLE大小核架构, 双核Cortex-A72(大核) + 四核Cortex-A53(小核)
GPU ARM® Mali-T860 MP4 四核GPU
支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11
支持AFBC(帧缓冲压缩)
NPU
ISP
编解码
内存 4GB LPDDR4(2GB/4GB可选配)
存储 16G/32G/64G可选
以太网 2*1000Mpbs ( 可选 )
WIFI 2.4GHz 单频WiFi / 2.4G/5G 双频
视频输出 支持eDP. LVDS1080P. HDMI2.0
视频输入
音频 2*SPK ( 6W 8Ω )
SATA
USB 3*USB2.0 1*USB3.0
电源 DC IN 12~24V
其他
硬件电气特性
高低温环境 -20℃~60℃
静电 满足ESD 等级3 ,接触放电6KV,空气放电8KV
其他 满足EFT GB/T 17626.4-2008等级3

快速上手

系统烧录

1、下载烧录工具:

  • 请务必先安装驱动,烧录工具链接含有驱动DriverAssitant压缩包,解压后点击DriverInstall.exe安装驱动

2、开始烧录:

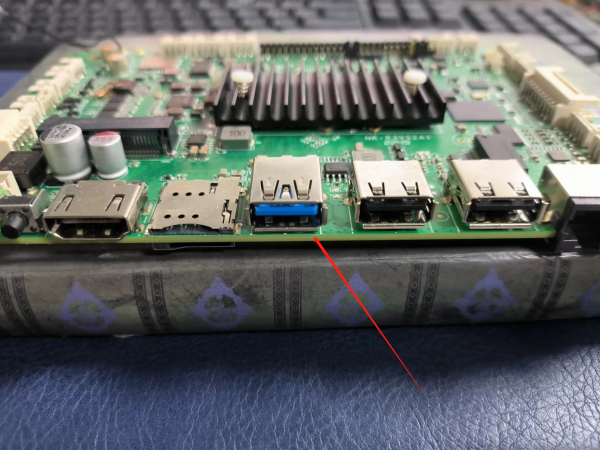

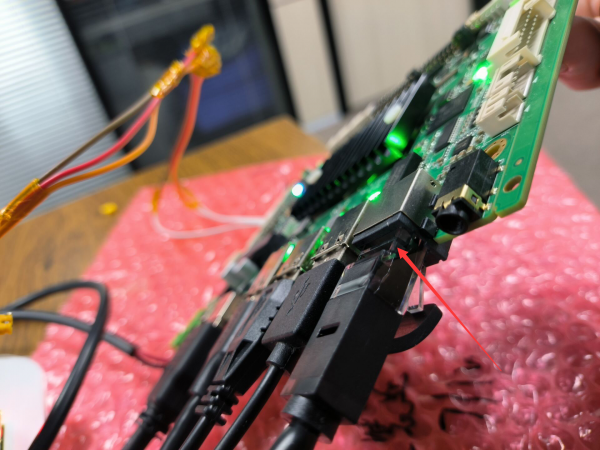

  • 将数据线一端与主板OTG连接,另一端连接电脑。注意烧录前,需关闭电源,开电源时按住boot_key按键进行烧入。

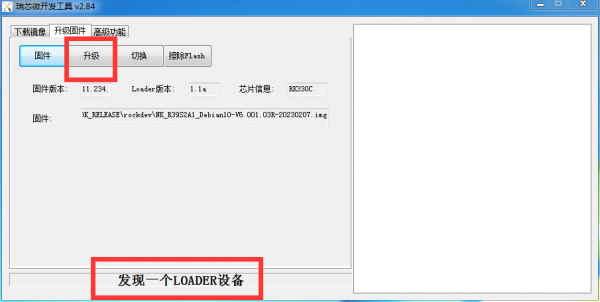

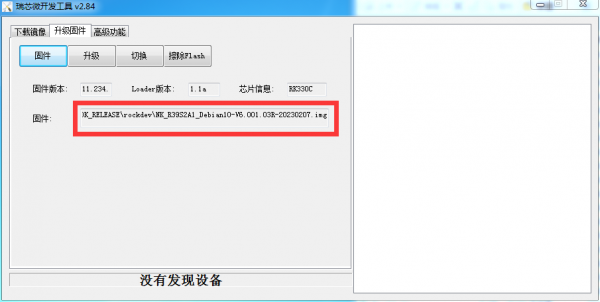

  • 打开压缩包中开发工具 » 升级固件 » 点击固件并选择好固件 » 点升级开始烧录

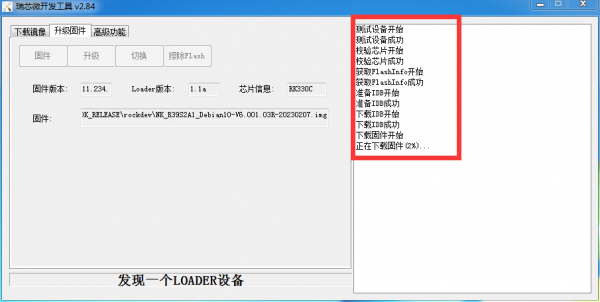

  • 烧录过程中的状态,会有进度显示

  • 更换系统平台(例如安卓切换到Linux)时,可能出现无法烧录的情况,此时打开开发工具 » 高级功能 » 点击进入Maskrom切换烧录模式后烧录系统

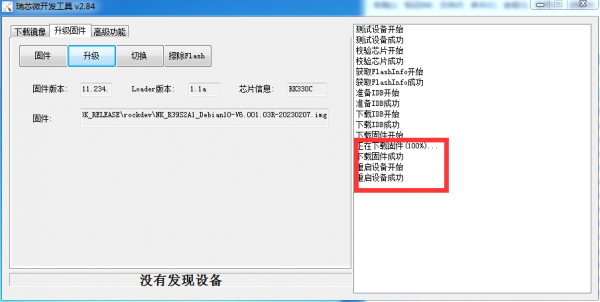

3、完成烧录:

  • 烧录过程不需要任何操作,烧录成功后右框会显示设备自动重启,烧录完成。

Fwbackups备份软件安装

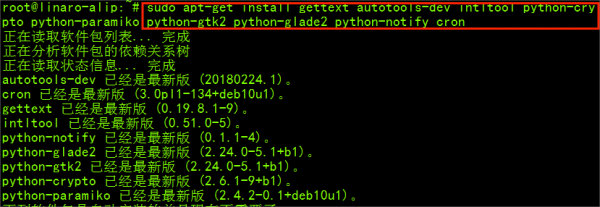

1、首先,在您的系统上安装以下这些依赖项:

sudo apt-get install gettext autotools-dev intltool python-crypto python-paramiko python-gtk2 python-glade2 python-notify cron

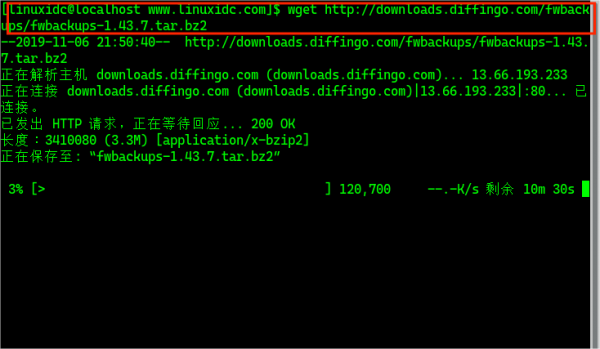

2、接下来,下载fwbackups并使用以下命令从源代码进行安装。

wget http://downloads.diffingo.com/fwbackups/fwbackups-1.43.7.tar.bz2

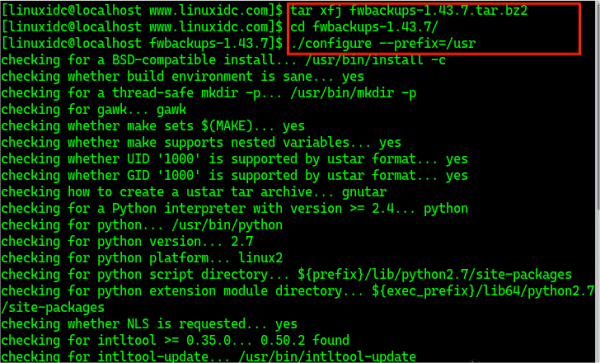

3、ls查看当前路径文件,执行以下命令:

tar xfj fwbackups-1.43.7.tar.bz2
cd fwbackups-1.43.7/
./configure --prefix=/usr

4、执行make

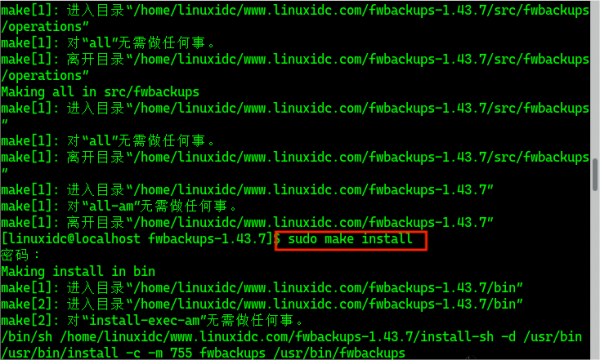

5、执行sudo make install

6、下载安装完成在本机运行fwbackups指令,进入备份界面

生成rootfs镜像

1、进入fwbackups

2、点击 New set 新添设置

3、点击Add File或Add Folder备份文件或文件夹

4、选择要备份的文件或文件夹

5、进行设置备份文件的压缩路径、压缩格式以及远程或本地压缩

6、点击Backup Set Now 进行备份压缩

7、备份成功生成压缩文件

8、输入“/”或选择文件系统将文件恢复到原始位置

9、查看调试信息

10、插入U盘或SD卡,进入linux挂载路径新建一个文件夹,把压缩包放入文件夹中,解压压缩包

  sudo tar  -zvxf  Backup-one-2023-04-11_09-48.tar.gz

11、调用mk-rootfs脚本生成rootfs镜像(mk-rootfs提取|提取码acay

a) 把脚本mk-rootfs.sh拷到与新建的文件同路径下

b) 执行vi mk-rootfs.sh

c) 编译

sudo ./mk-rootfs.sh

d) 生成rootfs.ext4镜像文件

12、烧入生成的rootfs.ext4镜像文件

Debug串口调试

1、通过串口进入系统后台,需要利用板子的Debug接口,接口位置和定义如图:

* 接口只需要用到3个引脚,TX、RX、GND

2、需要用到串口小板工具

  • A部分需要接入TX、RX、GND
  • B部分连接电脑USB口

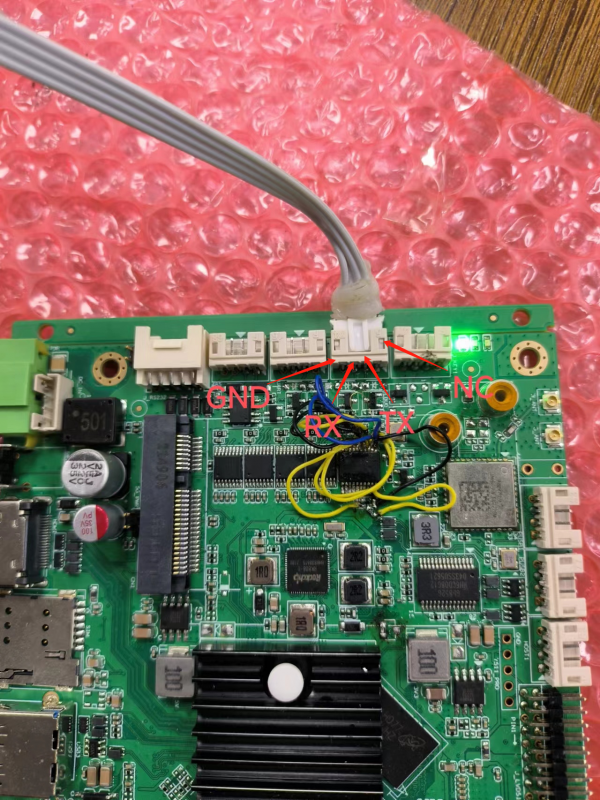

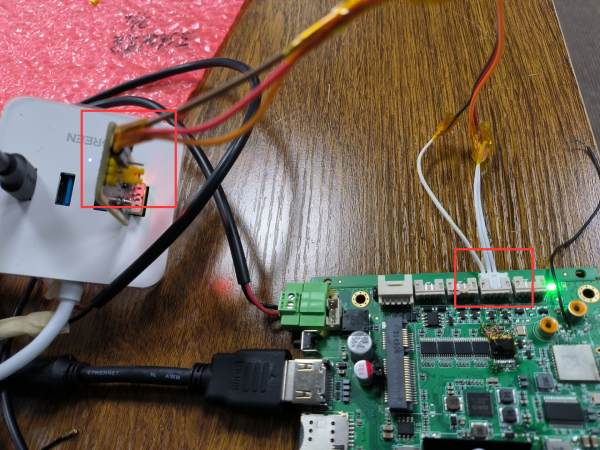

3、硬件部分连接效果图

4、在电脑的设备管理器→端口 中看有没有串口信息

5、打开Xshell新建一个会话,在连接下选择协议为SERIAL,操作如图:

6、点击串口,端口号为设备管理器看到的串口号,波特率为:1500000

7、最后点击连接,串口进入后台

Android ADB

  • 在RK的Android 11系统中:设置 》 USB OTG切换(开:OTG模式,关:HOST模式)打开OTG模式,使用双公头USB数据线连接开发板OTG接口和电脑端
  • 下载ADB驱动以及工具
  • 安装ADB驱动以及工具
    • 将驱动解压得到可执行文件,打开软件,点击[install]即可

adb

  • 将工具解压至任意盘符,打开命令提示符(win + r 键输入cmd),依次进入到该目录下,输入adb devices查看是否发现设备

adb

  • 再输入adb shell进入

adb

Linux SSH

1. 开发板LAN口连接好网线,进入系统桌面打开LXTerminal,输入命令:ifconfig 查看IP地址

ip

2. 在PC端打开SSH连接工具,如putty等,在此以Xshell为例:

  • 如图所示,连接 » 常规 » 主机 输入开发板的IP地址,端口号22

ssh

3. 连接 » 用户身份验证

用户名:root
密码: 123456

ssh

4. 点击连接,提示ssh密钥认证,输入yes后登录系统

ssh

Android 使用指南

接口功能测试

UART

1. 串口定义参考:

2. 安卓系统串口设备节点对应表:

主板丝印 设备节点
UART0_TTL /dev/ttyS0
RS232_Rx5/Tx5 /dev/ttyS1
RS232_Rx3/Tx3 /dev/ttyS2
RS232_Rx4/Tx4 /dev/ttyS3
RS485_A1/B1 /dev/ttyS4
RS485_A2/B2 /dev/ttyS5

3. ComAssistant 测试串口通讯,以232_Rx5\Tx5回环测试为例

  • 参考步骤1~2短接232_Rx5\Tx5的 Tx & Rx (1-2 pin)
  • 打开ComAssistant APP,设置好串口参数:
  波特率:9600
  数据位:8bit
  起始位:1bit
  校验位:none
  • 设置好串口参数后,打开串口,在数据发送区输入框中输入字符,点击发送,可以发送数据。如下图所示:

232

4. RS485测试通讯,不支持回环测试,测试方式:

  • 通过USB转RS485工具,与上位机(Windows端)互测
  • 通过RS485转RS232工具,与RS232互测
  • 两个RS485对发测试
LAN

1. 将网线连接到主板LAN1接口上

2. 查看网卡IP地址

a)点击设置 ⇒ 点击更多

b)点击Ethernet

c)查看IP地址,一般系统默认动态获取IP地址

3. 连接上网络后,打开浏览器浏览网页查看是否连接上网络

4.设置以太网静态IP地址

* 点击 Ethernet IP mode 选择 static

* 进行设置

WIFI

1.打开设置,点击WLAN

2.点击开启

3.浏览可用的WIFI路由,然后点击,输入密码

4.连接成功右上角状态栏图标变为这样

4G/5G

1.测试4G网络

a)给板子断电,接上4G模块与天线,插入5G电话卡

b)打开设置,点击更多

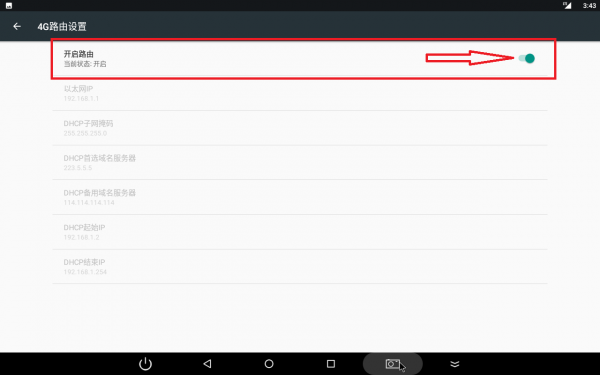

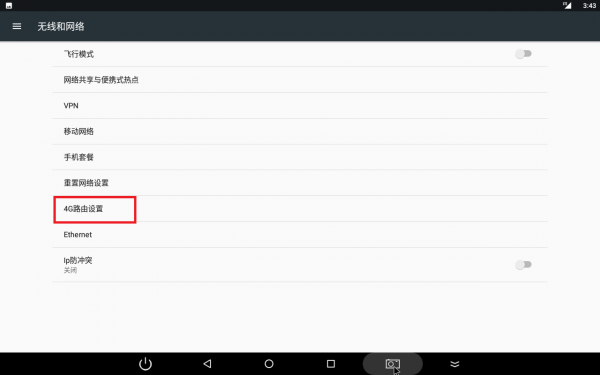

c)点击4G路由设置

d)开启路由

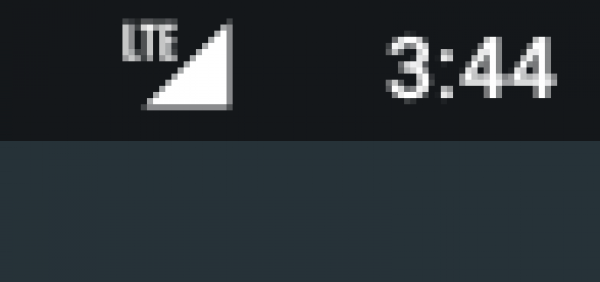

状态栏右上角显示该图标,则为开启成功

2.测试5G网络

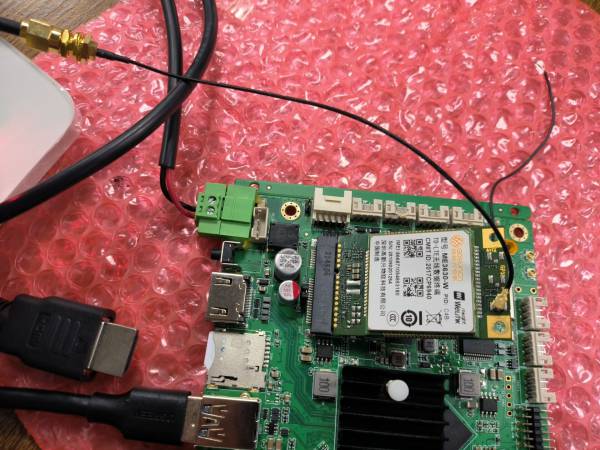

a)给板子断电,插入5G电话卡,接上5G模块与一根天线,天线接在模线帽接口

b)打开设置,点击更多

c)点击4G路由设置

d)开启路由

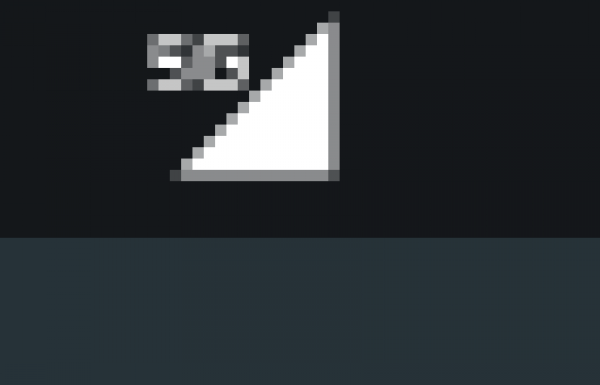

状态栏右上角显示该图标,则为开启成功

Can
GPIO/DIO

1.导出节点(编号为56、57、58、59)

先获取权限:su
再输入导出命令:echo 56 >/sys/class/gpio/export
也可以使用for循环一次性导出所有IO节点:
  $:cd /sys/class/gpio
  $:for i in {56,57,58,59}; do echo $i >export; done

2. IO 控制节点在目录:/sys/class/gpio/

gpio

3. IO 对应表如下:

功能 主板丝印 节点编号
输入\输出 J_GPIO1 gpio56
J_GPIO2 gpio57
J_GPIO3 gpio58
J_GPIO4 gpio59
  • 设置IO方向为输出:
echo out >/sys/class/gpio/gpio56/direction
  • 输出低电平:
echo 0 >/sys/class/gpio/gpio56/value
  • 输出高电平:
echo 1 >/sys/class/gpio/gpio56/value
  • 查看输出电平的值是否可控:
cat /sys/class/gpio/gpio56/value
  • 使用电压表测量IO对应的针脚对GND的电压值
0 对应高电平 1.8V
1 对应低电平 0V
Audio

连接扬声器后,可播放音视频,测试左右声道

Mic

接好麦克风和一对喇叭后,使用系统内置的录音机APP,录音和播放测试

USB

SDCARD

5.1 插入TF卡至设备TF卡卡槽

5.2 上滑至应用页面 » 文件 » 查看外接TF卡信息

5.3 在系统下拷贝文件至TF卡,进行读写测试

5.4 上滑至应用页面 » 文件 » TF卡挂载名称 » 点击旁边的弹出图标,弹出TF卡

Bluetooth

8.1 设置 » 已连接的设备 » 连接偏好设置 » 打开蓝牙

8.2 开启蓝牙

8.3 选择与新设备配对,选择要配对的蓝牙设备名,点击配对即可

WatchDog
  • 打开“定时开关机”APP
  • 点击停止喂狗按钮
  • 60秒内系统重启

timer

Key
  • 3pin-GND:power_on功能:poweroff状态下启动系统
  • 4pin-GND:Reset功能:重启
  • 5pin-GND:Recovery_key:Android-返回键;Linux-无
LCD

1.LVDS

a)将数据线找准引脚连接,连接背光线,以及连接触控线,注意跳线帽短接位置

可能一开始 LVDS 不会显示内容,需要调整分辨率,调整至 LVDS 所需要的分辨率

b)打开设置,点击显示

c)点击分辨率,输入密码

d)选择 LVDS 屏幕所需要的分辨率

2.eDP

a)将数据线找准引脚连接,以及连接背光线,注意跳线帽短接位置

可能一开始 eDP 不会显示内容,需要调整分辨率,调整至 eDP 所需要的分辨率

b)打开设置,点击显示

c)点击分辨率,输入密码

d)选择 eDP 屏幕所需要的分辨率

PowerManager

支持在线升级,系统内置升级APP,打开可查看是否有最新系统版本

RTC
  • 在终端输入date查看系统时间(软件时间)
  • 输入hwclock 查看RTC时间(硬件时间)
  • 设置时间和时间格式:
date MMddHHmmyyyy.ss set(月日时分年.秒)
例如:date 052514192023.00 set
  • 输入“hwclock -w”,保存时间。重启系统后,再查看当前时间是否保存,用于验证RTC时间是否生效
hwclock -w  --从系统时间同步到硬件时钟
hwclock -s  --从硬件时钟同步到系统时间

系统基本功能设置

系统性能测试

  • 查看CPU信息
cat /sys/devices/system/cpu/cpu*/cpufreq/cpuinfo_cur_freq  //查看cpu频率
cat /sys/class/thermal/thermal_zone0/temp //查看CPU当前温度
  • 查看内存信息
free -h
  • 查看存储信息
df -h
  • 查看USB设备
lsusb

Android API 使用说明

NodkaAPI入口类

NodkaAPI使用方法:

1、在Application的onCreate中创建NodkaAPI实例

mNodkaAPI = NodkaAPI.nodkaAPICreate(this);

2、在Activity或Fragment中使用API步驟:

private NodkaAPI mNodkaAPI = APIApplication.getApplication().getNodkaAPI();

NodkaAPI接口说明:

1、以devinfo开头的是硬件及系统信息查询类api

2、以display开头的是显示控制类api

3、以gpio开头的是GPIO控制类api

4、以uart开头的是串口控制类api

5、以sysctrl开头的是系统控制类api,包括定时开关机

接口类别 方法名 方法说明
硬件及系统信息查询类 devinfo_getAndroidVersion() 获取Android系统版本信息
devinfo_getAvailMem() 获取可用内存容量
devinfo_getBuildNumber() 获取系统版本号信息
devinfo_getCpuCores() 获取cpu核心数
devinfo_getCPUCurFreqKHz() 获取cpu当前运行主频
devinfo_getCPUMaxFreqKHz() 获取cpu最大主频
devinfo_getCPUMinFreqKHz() 获取cpu最小主频
devinfo_getCPUTemp() 获取cpu温度
devinfo_getDeviceModel() 获取设备型号信息
devinfo_getKernelVersion() 获取内核版本信息
devinfo_getSerialNum() 获取设备SN号
devinfo_getStorageAvailableSize() 获取本机可用存储容量
devinfo_getStorageTotalSize() 获取本机存储容量(不包括系统分区)
devinfo_getTotalMem() 获取内存总容量
显示控制类 display_getNavBar() 获取是否显示导航栏跟状态栏
display_getScreenBrightness() 获取屏幕亮度
display_getScreenRotation() 获取屏幕旋转方向
display_getWindowHeight() 获取屏幕分辨率高度
display_getWindowWidth() 获取屏幕分辨率宽度
display_setNavBar​(Boolean enable) 设置是否显示导航栏跟状态栏
display_setNavBarSlideShow​(Boolean enable) 设置滑动是否会显示导航栏跟状态栏
display_setScreenBrightness​(int screenBrightness) 设置屏幕亮度
display_setScreenRotation​(int rotation) 设置屏幕旋转方向
GPIO控制类 gpio_direction​(int gpioNumber, String direction) 设置GPIO的方向(输入输出),对指定的gpio号进行设置
gpio_export​(int gpioNumber) 导出控制的GPIO引脚,对指定的gpio号进行导出
gpio_read​(int gpioNumber) 读取GPIO的输出电平值,对指定的gpio号进行读取
gpio_unExport​(int gpioNumber) 取消导出控制的GPIO引脚,对指定的gpio号进行取消导出
gpio_write​(int gpioNumber, int value) 设置GPIO的输出电平,对指定的gpio号进行设置
串口控制类 uart_close​(String uartNode) 关闭uart设备,如/dev/ttyXRUSB2
List<String> uart_getAvailableDevices() 获取uart可用的设备节点
uart_IsOpen​(String uartNode) uart设备是否已经打开,如/dev/ttyXRUSB2
uart_open​(String uartNode, int baudrate) 打开uart设备,如/dev/ttyXRUSB2
uart_receive​(String uartNode, UartReceiveDataCallback callback) 接收串口数据,如从/dev/ttyXRUSB2接收数据
uart_send​(String uartNode, byte[] buffer) 发送串口数据,如向/dev/ttyXRUSB2发送数据
uart_stopReceive​(String uartNode) 停止接收数据,调用后,不再有数据回调
系统控制类 sysctrl_cancelReboot() 取消重启设备
sysctrl_cancelShutdown() 取消自动关机
sysctrl_powerOn​(String time, boolean repeat) 设置设备开机时间
sysctrl_reboot​(String time, boolean repeat) 设置重启设备时间
sysctrl_rebootNow() 立即重启设备
sysctrl_shutdown​(String time, boolean repeat) 设置设备关机时间
sysctrl_shutdownNow() 立即关机
sysctrl_installApk(String apkPath) 静默安装应用

Linux 使用指南

接口功能测试

GPIO

1. IO 控制节点都在/sys/class/io_control/

2. IO 对应表如下:

功能 主板丝印 节点名
输入 GPIO1 gpio_ip0
GPIO2 gpio_ip1
GPIO3 gpio_ip2
GPIO4 gpio_ip3
输出 GPIO5 gpio_op0
GPIO6 gpio_op1
GPIO7 gpio_op2
GPIO8 gpio_op3
  • 输出低电平:
echo 0 >/sys/class/io_control/gpio_op0

*输出高电平:

echo 1 >/sys/class/io_control/gpio_op0

*查看输入电平:

cat /sys/class/io_control/gpio_ip0
UART

1. 串口定义参考:

2. 串口设备节点系统对应表:

主板丝印 设备节点
J_RS232 RX2\TX2 /dev/ttysWK1
J_RS232 RX3\TX3 /dev/ttysWK2
J_RS232 RX4\TX4 /dev/ttysWK3
RS485 /dev/ttyS3
UART /dev/ttyS4

3. CuTecom 测试串口,以/dev/ttysWK2回环测试为例

  • 参考步骤1~2短接/dev/ttysWK2的 TX & RX (2~3 pin);
  • 双击桌面CuteCom图标,打开APP,Device选择测试端口对应的设备节点(见步骤2);
  • 点击Settings,设置串口参数,如下图所示:

  • 设置好以后点击Open 打开串口,在input 文本输入框中输入字符,按回车发送数据:

4. 命令行方式测试串口,同样以J_RS232 RX3\TX3回环测试为例

打开终端输入如下指令接收数据:

com_recv /dev/ttysWK2 115200

打开另一个终端发送数据:

com_send /dev/ttysWK2 115200

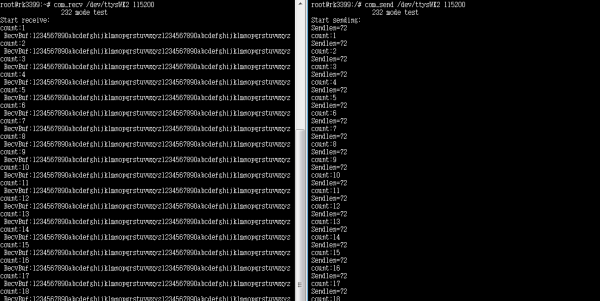

测试结果如下:

LAN

1. 查看网卡IP地址,系统默认都为动态获取IP地址

#ifconfig -a

2. 设置网卡静态IP地址

  • 方法1 – 使用图形界面工具设置

双击桌面图标Advanced Network Configuration

  • 方法2 – 修改配置文件的方式:
vim /etc/network/interfaces

  • 修改完成后输入重启生效。
WIFI

1. 点击右下角网络图标,浏览可用WIFI路由:

  • 输入WIFI密码,点击connect

2. 方法2 – 命令行连接wifi

nmcli d wifi connect "SSID" password "PASSWROD"
4G/5G

1. 系统已带自动拨号,打开终端,输入命令4g 即可自动拨号:

root@rk3399:~# 4g

2. 拨号完成后,查看IP地址:

3. 打开浏览器,浏览任意网站。

4. 5G测试方法与4G类似,输入命令5g即可自动拨号:

root@rk3399:~# 5g
Can
GPIO/DIO

1. IO 控制节点都在/sys/class/io_control/

2. IO 对应表如下:

功能 主板丝印 节点名
输入 IO1 gpio_ip0
IO2 gpio_ip1
IO3 gpio_ip2
IO4 gpio_ip3
输出 IO5 gpio_op0
IO6 gpio_op1
IO7 gpio_op2
IO8 gpio_op3

3. IO控制方法:

  • 输出低电平:
echo 0 >/sys/class/io_control/gpio_op0

*输出高电平:

echo 1 >/sys/class/io_control/gpio_op0

*查看输入电平:

cat /sys/class/io_control/gpio_ip0

1.导出节点(编号为56、57、58、59)

$:echo 56 >/sys/class/gpio/export

也可以使用for循环一次性导出所有IO节点:

  $:cd /sys/class/gpio
  $:for i in {56,57,58,59}; do echo $i >export; done

2. IO 控制节点在目录:/sys/class/gpio/

3. IO 对应表如下:

功能 主板丝印 节点编号
输入\输出 J_GPIO1 gpio56
J_GPIO2 gpio57
J_GPIO3 gpio58
J_GPIO4 gpio59

4. IO控制方法:

  • 设置IO方向为输出:
echo out >/sys/class/gpio/gpio56/direction
  • 输出低电平:
echo 0 >/sys/class/gpio/gpio56/value
  • 输出高电平:
echo 1 >/sys/class/gpio/gpio56/value
  • 查看输出电平的值是否可控:
cat /sys/class/gpio/gpio56/value
  • 使用电压表测量IO对应的针脚对GND的电压值
0 对应高电平 1.8V
1 对应低电平 0V
Audio
  • 将喇叭连接板子上的 SPK 端口

1. 方法① – 使用系统自带SMPayer播放器,以及音频测试文件,可以做简单音频功能测试

2. 方法② – 使用命令方式播放:

aplay  /nodka_test/LR_audio.wav  -D  hw:0,0
Mic
  • 录音测试
arecord -d 5 -f cd -r 44100 -c 2 -t wav test.wav
aplay test.wav
USB

1. U盘自动挂载/media/disk

root@rk3399:~# df -h
文件系统        容量  已用  可用 已用% 挂载点
/dev/root        15G  3.6G   10G   27% /
devtmpfs        980M     0  980M    0% /dev
tmpfs           981M     0  981M    0% /dev/shm
tmpfs           981M  8.8M  972M    1% /run
tmpfs           5.0M  4.0K  5.0M    1% /run/lock
tmpfs           981M     0  981M    0% /sys/fs/cgroup
tmpfs           197M   16K  197M    1% /run/user/0
/dev/sda1        57G  2.7G   54G    5% /media/disk
SDCARD

* SDcard 自动挂载:

root@rk3399:~# df -h
文件系统        容量  已用  可用 已用% 挂载点
/dev/root        15G  3.6G   10G   27% /
devtmpfs        980M     0  980M    0% /dev
tmpfs           981M     0  981M    0% /dev/shm
tmpfs           981M  8.8M  972M    1% /run
tmpfs           5.0M  4.0K  5.0M    1% /run/lock
tmpfs           981M     0  981M    0% /sys/fs/cgroup
tmpfs           197M   16K  197M    1% /run/user/0
/dev/mmcblk0p8   30G  3.8G   25G   14% /media/3699f79c-f05d-4948-89c9-04dc4b132a1f

解除挂载:

umount /dev/mmcblk0p8

挂载:

mount /dev/mmcblk0p8 /sdcard
Bluetooth

1. 打开蓝牙管理器,搜索附近蓝牙设备:

2. 选中蓝牙设备,配对然后选择信任:

3. 设置蓝牙连接类型:

WatchDog
Key

1. 输入命令evtest 查看系统下所有按键、输入设备:

root@rk3399:~# evtest
No device specified, trying to scan all of /dev/input/event*
Available devices:
/dev/input/event0:	ff420030.pwm
/dev/input/event1:	USB Optical Wheel Mouse
/dev/input/event2:	SIGMACH1P USB Keyboard
/dev/input/event3:	rk29-keypad
/dev/input/event4:	SIGMACH1P USB Keyboard
Select the device event number [0-4]:

2. 按照上面提示选择测试按键,如RK3399 boot按键为 /dev/input/event3: rk29-keypad

则event number 为3:按下按键会打印value 1,松开按键则会打印value 0,如下图:

3. 自定义按键功能,配置文件为

/etc/triggerhappy/triggers.d/example.conf

如下为定义按键为reboot功能,亦为系统默认配置,用户可以根据需要自定义。

KEY_VOLUMEUP    1   reboot
LCD/Backlight

1. 系统支持使用APP切换不同的LCD屏,输入dis命令打开APP如下图:

  • 选择对应的eDP/LVDS 屏分辨率,然后点击保存,系统自动重启后即可切换到指定的LCD:

2. 背光亮度调节:

  • 方法①:点击右下角系统托盘如下图标,打开背光调节APP

  • 方法②:控制驱动应用层接口:
 echo 100 > /sys/class/backlight/backlight1/brightness

(注:写入数值越大亮度越大,max_brightness 为250)

PowerManager

1. 电源管理设置:

休眠后按POWER键唤醒 2. 电源管理功能非所有产品支持,需定制系统请联系业务窗口人员。

RTC/Timezone

1.查看当前系统时间:

[root@rk3399:~]# date
Wed Jun  8 15:54:09 CST 2022

2. 设置同步硬件时钟:

[root@rk3399:/]# date -s "2022-06-08 17:01:01"
Wed Jun  8 17:01:01 CST 2022
[root@rk3399:/]# hwclock -w
[root@rk3399:/]# hwclock -r
Wed Jun  8 17:01:09 2022  0.000000 seconds

3. 关机断电5秒以上,再开机查看系统时间是否保存:

[root@rk3399:/]# date
 Wed Jun  8 17:02:30 CST 2022

注:系统默认为网络时间同步,以上RTC测试需要在断外网情况下测试。

4. 时区设置

  • 方法① – 修改link文件,如改为中国、上海:
ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
reboot

设置其他时区只需将上面命令中的Asia/Shanghai改为对应的时区城市即可。

  • 方法② – 在图形界面依次打开首选项→时间和日期,选择时区如下图:

选择完成后关闭窗口,使用date命令查看时区变化:

CPU

查看CPU信息:

cat /proc/cpuinfo
Memory

查看内存容量大小:

free -h
EMMC

查看EMMC可用容量大小

df -h

Linux 编程指南

GPIO 应用编程

C参考代码如下:

#include <stdio.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <string.h>
static char gpio_path[100];
//设置GPIO方向、高低电平
static int gpio_config(const char *file, const char *value)
{
	char config_path[100];
	int len;
	int fd;
	sprintf(config_path, "%s/%s", gpio_path, file);
	if (0 > (fd = open(config_path, O_WRONLY)))
	{
		perror("open error");
		return fd;
	}
	len = strlen(value);
	if (len != write(fd, value, len))
	{
		perror("write error");
		close(fd);
		return -1;
	}
	close(fd);
	return 0;
}
//获取GPIO的方向、电平
static int gpio_get(const char *file)
{
	char get_path[100];
	char buf[10]={"\0"};
	int len;
	int fd;
	sprintf(get_path, "%s/%s", gpio_path, file);
	if (0 > (fd = open(get_path, O_RDWR)))
	{
		perror("open error");
		return fd;
	}
	if ( 0 > read(fd,buf,10))
	{
		perror("read error");
		return fd;
	}
	printf("  %s : %s",file,buf);
	close(fd);
	return 0;
}
int main(int argc, char *argv[])
{
	 if (4 != argc)
	{
		if (3 != argc)
		{
			fprintf(stderr, "set gpio out : %s <gpio> <out> <value>\n", argv[0]);
			fprintf(stderr, "set gpio in  : %s <gpio> <in>\n", argv[0]);
			exit(-1);
		}
	}
	sprintf(gpio_path, "/sys/class/gpio/gpio%s", argv[1]);
	if (access(gpio_path, F_OK))
	{
		printf("%s inexistence,export %s... \n",gpio_path,argv[1]);
		int fd;
		int len;
		if (0 > (fd = open("/sys/class/gpio/export", O_WRONLY)))
		{
			perror("open error"); exit(-1);
		}
		len = strlen(argv[1]);
		if (len != write(fd, argv[1], len))
		{
			perror("write error");
			close(fd);
			exit(-1);
		}
		close(fd);
	}
	if (gpio_config("direction", argv[2]))
		exit(-1);
	if ( 0 == strcmp("out",argv[2] ) && argc == 4 )
	{
		if(gpio_config("value", argv[3]))
		exit(-1);
	}
	printf("gpio_op%s:\n",argv[1]);
	if (gpio_get("direction"))
		exit(-1);
	if (gpio_get("value"))
		exit(-1);
	 exit(0);
}

交叉编译源码:

aarch64-linux-gnu-gcc -o a.out gpio.c

将编译好的gpio程序使用scp拷贝到 r39s2 主板上,执行测试:

使用方法:

0:./gpio 1 out 0

1:./gpio 1 out 1

UART 应用编程

系统下操作 UART 的测试串口,以 J_RS232 TX3\RX3 测试为例:

J_RS232 TX3\RX3 设备节点为:

/dev/ttysWK2

C参考UART高低电平输入代码如下:

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <termios.h>
#include <stdio.h>
#include <string.h>
#include <stdlib.h>

#define UART_DEVICE     "/dev/ttysWK2" //uart设备文件名称

int main(int argc, char *argv[])
{

    int fd, res;
    struct termios  oldtio, newtio;
    char  ch;
    char buf[256] = {0};

//-----------打开uart设备文件------------------
    fd = open(UART_DEVICE, O_RDWR|O_NOCTTY);//没有设置O_NONBLOCK。所以这里read和write是堵塞操作
    if (fd < 0) {
        perror(UART_DEVICE);
        exit(1);
    }
    else
    	printf("Open %s successfully\n", UART_DEVICE);

//-----------设置操作參数-----------------------
    tcgetattr(fd, &oldtio);//获取当前操作模式參数
    memset(&newtio, 0, sizeof(newtio));

	//波特率=115200 数据位=8 使能数据接收
    newtio.c_cflag = B115200|CS8|CLOCAL|CREAD;
    newtio.c_iflag = IGNPAR;

    tcflush(fd, TCIFLUSH);//清空输入缓冲区和输出缓冲区
    tcsetattr(fd, TCSANOW, &newtio);//设置新的操作參数

//------------向urat发送数据-------------------
    res=write(fd, "Begin Uart tx", 16);
    while(1) {
    	//从控制台终端获取数据,然后通过uart发送出去,直到接收到!字符
        while((ch=getchar()) != '!') {
            buf[0]=ch;
            res=write(fd, buf, 1);
        }

        buf[0]=ch;
        buf[1]=' ';
        res = write(fd, buf, 2);
        break;
    }
//-------------从uart接收数据-------------------
    while(1) {
    	res = read(fd, buf, 255);//程序将在这里挂起,直到从uart接收到数据(堵塞操作)
    	if (res == 0)
  			continue;

  		buf[res] = ' ';
  		printf("res = %d, buf = %s\n", res, buf);//将uart接收到的字符打印出来
  		if (buf[0] == '!')//uart接收到!字符后退出while
  			break;
  	}
//------------关闭uart设备文件,恢复原先參数--------
    close(fd);
    printf("Close %s\n", UART_DEVICE);
    tcsetattr(fd, TCSANOW, &oldtio); //恢复原先的设置

    return 0;
}

}

交叉编译源码:

aarch64-linux-gnu-gcc -o a.out uart.c

将编译好的程序使用 scp 拷贝到 3399 主板上,执行测试:

KEY 应用编程

参考系统下操作Key的方法,获取到key的设备节点为

/dev/input/event2

C参考代码如下:

#include <unistd.h>
#include <fcntl.h>
#include <stdio.h>
#include <stdlib.h>
#include <linux/input.h>
#include <sys/select.h>
#define INPUT_DEVICE "/dev/input/event2"
int main(int argc, char **argv){
	int fd;
	struct input_event event;
	ssize_t bytesRead;
	int ret;
	fd_set readfds;
	if ( 0 > (fd = open(INPUT_DEVICE,O_RDONLY)))
	{
		perror("open error");
		return fd;
	}
	while(1){
		FD_ZERO(&readfds);
		FD_SET(fd,&readfds);
		ret = select(fd + 1, &readfds, NULL, NULL, NULL);
		if (ret == -1){
			fprintf(stderr,"select call on%s : an error ocurred",argv[1]);
		break;
		}
		if(FD_ISSET(fd,&readfds)){
			bytesRead = read(fd, &event,sizeof(struct input_event));
			if(bytesRead == -1 )
				fprintf(stderr,"bytesRead :%ld : an error ocurred",bytesRead);
			}
		if(event.type == EV_KEY && (event.value == 0 || event.value == 1))
		{
			printf("key %s\n",(event.value) ? "pressed" : "released");
		}
	}
	close(fd);
	return EXIT_SUCCESS;
}

交叉编译源码:


aarch64-linux-gnu-gcc -o key1 key.c

将编译好的程序使用 scp 拷贝到 r39s2 主板上,执行测试,按动 key 打印如下:

  • 按下按键时显示:key pressed
  • 松开按键时显示:key released

Linux 应用支持

QT交叉编译环境

* 主机环境推荐:Debian 10 x64 bit, 可以直接导入配置好的虚拟机镜像: QT编译环境virtualbox

或者使用QT编译环境 Docker image: QT编译环境Docker

 ### load docker image
 sudo docker load <nodka_docker_qt_build_20230223.tar

 ### 运行docker image,注意 : /home/APP_PATH为QT应用程序所在目录
 sudo docker run --rm --mount type=bind,source=/home/APP_PATH,target=/mnt/ -i -t 09a37c1b2fc3 /bin/bash

 ###  编译QT 应用程序
 cd  /mnt
 qmake
 make

* 主机交叉编译环境配置参考步骤:

1. 安装交叉编译工具链:

  apt install -y crossbuild-essential-arm64


2. 拷贝平板系统内的/usr & /lib 到主机 /home/nodka/qt5/qt_sysroot 目录下

3. 配置以下环境变量

QTSYSROOT="/home/nodka/qt5/qt_sysroot"
QTPATH=$QTSYSROOT/usr/local/qt5.12-arm

LD_LIBRARY_PATH=$QTPATH/lib:$LIBRARY_PATH
LIBRARY_PATH=$QTPATH/lib:$LIBRARY_PATH
C_INCLUDE_PATH=$QTPATH/include:$C_INCLUDE_PATH
PATH=$QTPATH/bin:$PATH

PKG_CONFIG_PATH=$QTPATH/lib/pkgconfig:$PKG_CONFIG_PATH

export LD_LIBRARY_PATH
export LIBRARY_PATH
export C_INCLUDE_PATH
export CPLUS_INCLUDE_PATH

export PKG_CONFIG_PATH
export PATH

4. 编译APP

qmake
make

QT Creator

1. 安装

进入Qt官方下载页面,选择一个版本下载 qt-creator-opensource-linux-x86_64-x.x.x.run,下载完成之后,在终端执行 ./xxxx.run 运行安装,注意文件需要有执行权限。

2.配置

安装完成后,启动 Qt Creator,打开菜单 Tools → Option ,找到Kits。

  • 配置 Qt Versions

点击右侧 add 按钮添加,选择 Qt 环境安装位置中的 qmake 即可

qmake:

/usr/local/qt5.12-arm/bin/qmake

  • 配置 Compilers

点击右侧 add 按钮添加 gcc 和 g++ 交叉编译器的位置

如果主机安装了 crossbuild-essential-arm64,则编译器就在 /usr/bin/ 下

如果使用了第三方的交叉编译器,找到安装位置并添加即可

如果目标平台是 Buildroot ,则需要使用 Buildroot Qt 环境包中的编译器

g++:/usr/bin/aarch64-linux-gnu-g++

gcc:/usr/bin/aarch64-linux-gnu-gcc

为方便调试,配置 Debeggers 和 Devices 用于在线调试:

  • 配置 Debuggers

点击右侧 add 按钮添加 gbd-multiarch: apt install -y gdb-multiarch

检查目标机上是否存在 /usr/bin/gdbserver, 没有的话需要安装:apt install -y gdbserver,没有的话需要安装:apt install -y gdbserver (Buildroot 自带,无需安装)

回到主机的 Qt Creator,点击右侧 add 按钮添加 gdb

选择主机中的 gdb-multiarch : /usr/bin/gdb-multierch

  • 配置 Devices

设置好设备的 IP 、用户名(root)。为了方便调试,可以在设备上设置静态 IP。

  • 配置Kits

将前面设置的配置项添加到 Kits。

如果目标平台是 Ubuntu 系统,这一步也需要添加 sysroot 的路径

高清硬解码

Docker

Docker English-Community 支持以下的 Ubuntu 版本:

  • Xenial 16.04(LTS)
  • Bionic 18.04(LTS)
  • Cosmic 18.04
  • Disco 19.04
  • 其他更新的版本…

安装命令如下:

curl -fsSL https://get.docker.com | bash -s docker --miror Aliyun

也可以使用国内 daocloud 一键安装命令:

curl -sSL https://get.daocloud.io/docker | sh

测试 Docker 是否安装成功,输入以下指令,打印出以下信息则安装成功:

sudo docker run hello-world

Unable to find image 'hello-world:latest' locally
latest: Pulling from library/hello-world
1b930d010525: Pull complete
Digest: sha256:c3b4ada4687bbaa170745b3e4dd8ac3f194ca95b2d0518b417fb47e5879d9b5f
Status: Downloaded newer image for hello-world:latest


Hello from Docker!
This message shows that your installation appears to be working correctly.


To generate this message, Docker took the following steps:
 1. The Docker client contacted the Docker daemon.
 2. The Docker daemon pulled the "hello-world" image from the Docker Hub.
    (amd64)
 3. The Docker daemon created a new container from that image which runs the
    executable that produces the output you are currently reading.
 4. The Docker daemon streamed that output to the Docker client, which sent it
    to your terminal.


To try something more ambitious, you can run an Ubuntu container with:
 $ docker run -it ubuntu bash


Share images, automate workflows, and more with a free Docker ID:
 https://hub.docker.com/


For more examples and ideas, visit:
 https://docs.docker.com/get-started/

OpenCL

  • 系统已经支持OpenCL,输入命令clinfo即可查看支持详情:

Linux OTA 在线升级

终端输入 ota 进行固件在线升级

打印/导出
