• Windows 上一般用 putty 或 SecureCRT。以 putty 为例介绍如何使用串口调试功能
• putty下载链接：下载链接，选择putty.exe

• 串口通讯参数配置：

 波特率：115200
 数据位：8
 停止位：1
 奇偶校验：无
 流控：无

• putty设置界面如下：

 1.Connection type设置为Serial
 2.Serial line设置为pc端连接的串口(此项填写pc端实际的串口号)
 3.Speed设置为150000
 4.点击Open按钮打开终端

• 查看PC端的串口号：

• 右键点击我的电脑－>管理－>设备管理器－>端口(COM和LPT)找到本机对应的串口
• 如无设备请先确定pc端是否自带串口及驱动是否安装

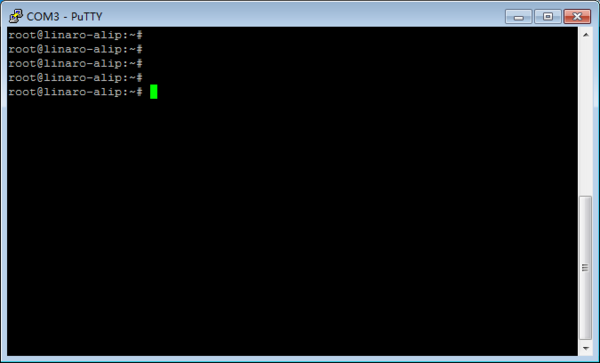

• 进入串口调试终端：

• 如图进入交互界面，敲击回车或者输入命令会有反馈

网络接口IP地址默认设置如下：

ECAT : dhcp (1000M)

LAN2 : 192.168.1.10 (100M)

LAN3 : 192.168.10.10 (100M)

打开xshell，新建连接，输入IP地址：

用户身份验证

用户名为：root
密码为为: 123456

点击连接，提示ssh密钥认证：

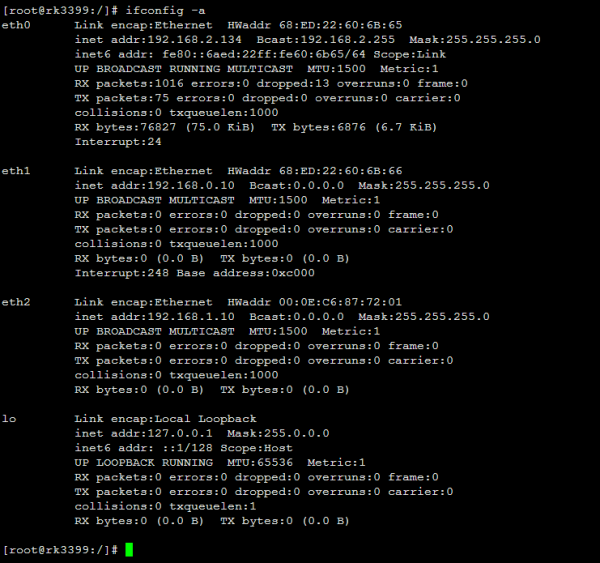

#ifconfig -a

# vi /etc/network/interfaces

#  vi /etc/resolv.conf

# ping 192.168.2.238 -s 65000  //指定数据包大小
# ping 192.168.2.238 -c 10   //指定ping次数

需要与server端配合使用， server端需要安装iperf测试工具
在server端开启iperf：
$ iperf -s

在测试端开启iperf测试：
# iperf -c 192.168.2.238 -i 1   //192.168.2.238 为server端IP地址

 对应设备节点：
 485A1/B1      --  /dev/ttyS2
 485A2/B2      --  /dev/ttyS3

测试方法 硬件连接：将485A1/B1 对接 485A2/B2： 设置串口：

使用485A1/B1接收：

com_recv /dev/ttyS2 115200

使用485A2/B2发送

com_send /dev/ttyS3 115200



 对应设备节点：
 RS232RX/TX     --  /dev/ttyS4

测试方法 硬件连接：将RX/TX短接： 接收：

  com_recv /dev/ttyS4 115200

发送：

 com_send /dev/ttyS4 115200

在接收端可以收到字符：

设置can:

ip link set can0 down
ip link set can0 type can bitrate 125000
ip link set can0 up

使用can0 接收:

candump can0

使用can分析仪发送数据帧

查看接收端：

C编程指导参考：CAN应用编程

分别对应2个GPIO197、GPIO198 拨到RUN时查看状态:

cat /sys/class/gpio/gpio197/value
为1
cat /sys/class/gpio/gpio198/value
为0

拨到STOP时查看状态:

cat /sys/class/gpio/gpio197/value
为0
cat /sys/class/gpio/gpio198/value
为1

  C源代码参考/root/dido/dido.c



  移位寄存器控制0-F(DI)、0-F(DO)共计32个LED
  C源代码参考/root/dido/shift.c


查看当前系统时间：

[root@rk3399:~]# date
Wed Jun  8 15:54:09 CST 2022

设置同步硬件时钟：

[root@rk3399:/]# date -s "2022-06-08 17:01:01"
Wed Jun  8 17:01:01 CST 2022
[root@rk3399:/]# hwclock -w
[root@rk3399:/]# hwclock -r
Wed Jun  8 17:01:09 2022  0.000000 seconds

关机断电5秒以上，再开机查看系统时间是否保存：


 [root@rk3399:/]# date
 Wed Jun  8 17:02:30 CST 2022

C代码参考 /root/FUN/fun.c

 C代码参考 /root/pca9555/pca9555.c


系统支持U盘自动挂载：/media/usb0

1. 建议主机环境：

 Ubuntu 18.04 x86_64

2. 下载安装交叉编译工具链：

 apt install -y crossbuild-essential-armhf

3. 查看是否安装正确：

 arm-linux-gnueabihf-gcc -v

系统有打印Gcc 版本即为正常：
